PLANOS DE CAMPO ELABORADOS POR LA INSPECCIÓN


Son los planos que produce la Inspección durante el transcurso de la obra, previa autorización del ente Contratante con la finalidad de aclarar algún detalle de la obra o de tramitar alguna modificación de la misma.

• Estos planos son de índole temporal y las modificaciones autorizadas que ellos encierren deberán pasarse tan pronto se pueda al plano definitivo de proyecto.

















BIBLIOGRAFÍA

  • Procedimientos de Inspección en Obras Públicas: Comisión de Normas Técnicas del CIV
  • Manual de Inspección de Obras: Ministerio del Ambiente y de los Recursos Naturales
  • Manual de Inspección de Obras Civiles: C. A. METRO DE CARACAS
  • Inspección de Obras Aspectos Técnicos: ING. F. GARCÍA BLÁZQUEZ
  • Apuntes de Inspección de RAMÓN Marquez Noda

PLANOS DE PROYECTOS


Son los planos correspondientes al diseño original de la obra en base a los cuales se realizarán los trabajos. Tanto al Contratista como al Inspector se le entregará un ejemplar completo de los mismos.



El Inspector deberá verificar en los planos del proyecto lo siguiente:


• Deberán estar suficientemente acotados para describir precisamente la naturaleza y cantidades de obra sin necesidad de utilizar la escala
• Deberán mostrar todos los detalles donde se necesiten con una claridad suficiente para que puedan interpretados fácilmente
• Según los materiales, las etapas de construcción y las características de la obra se deben incluir entre los planos de proyecto: los planos de taller y los planos de construcción, cuando así se requiera.



BIBLIOGRAFÍA

  • Procedimientos de Inspección en Obras Públicas: Comisión de Normas Técnicas del CIV
  • Manual de Inspección de Obras: Ministerio del Ambiente y de los Recursos Naturales
  • Manual de Inspección de Obras Civiles: C. A. METRO DE CARACAS
  • Inspección de Obras Aspectos Técnicos: ING. F. GARCÍA BLÁZQUEZ
  • Apuntes de Inspección de RAMÓN Marquez Noda

MANEJOS DE PLANOS DE LA OBRA



      A través de las diversas etapas de la obra se genera una gran cantidad de planos, los cuales deben ser manejados en una forma ordenada y apropiada.


 Los planos de la obra se pueden agrupar en los siguientes tipos:

• Planos de Proyecto

• Planos de campo elaborados por la Inspección


•  Planos elaborados por el Contratista

BIBLIOGRAFÍA

  • Procedimientos de Inspección en Obras Públicas: Comisión de Normas Técnicas del CIV
  • Manual de Inspección de Obras: Ministerio del Ambiente y de los Recursos Naturales
  • Manual de Inspección de Obras Civiles: C. A. METRO DE CARACAS
  • Inspección de Obras Aspectos Técnicos: ING. F. GARCÍA BLÁZQUEZ
  • Apuntes de Inspección de RAMÓN Marquez Noda

CONTROL DE AVANCE DE OBRA

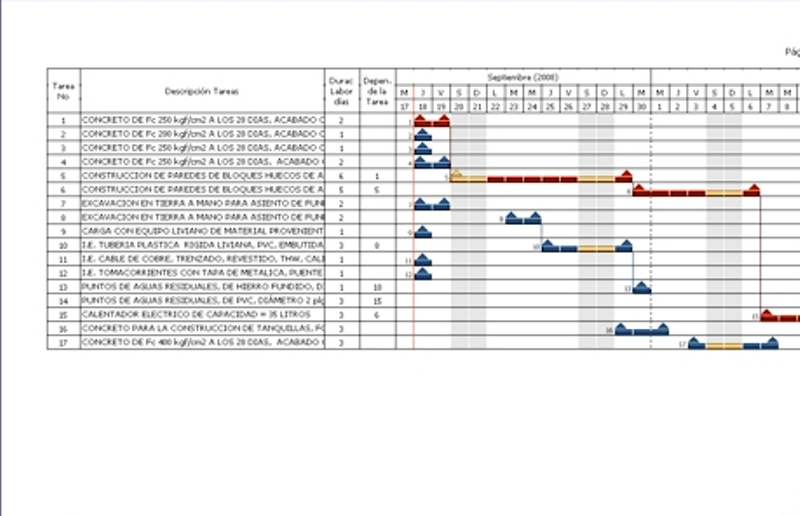

Cronograma de Trabajo

       La Inspección se encargará de llevar un control periódico y regular del Avance de la obra de acuerdo al Programa de Trabajo presentado por la empresa Contratista y aprobado por el Ente Contratante, tomando en cuenta las siguientes aspectos:

  • Cumplimiento de Metas Físicas
  • Cumplimiento de Metas Administrativas

      Este Control será de utilidad para verificar si el ritmo de la obra marcha de acuerdo al programa y en caso contrario se le debe oficializar por escrito al Contratista para que corrija tal situación o justifique el atraso.





BIBLIOGRAFÍA

  • Procedimientos de Inspección en Obras Públicas: Comisión de Normas Técnicas del CIV
  • Manual de Inspección de Obras: Ministerio del Ambiente y de los Recursos Naturales
  • Manual de Inspección de Obras Civiles: C. A. METRO DE CARACAS
  • Inspección de Obras Aspectos Técnicos: ING. F. GARCÍA BLÁZQUEZ
  • Apuntes de Inspección de RAMÓN Marquez Noda

MEDICIONES EN OBRA



Las mediciones de obra son aquellas realizadas para verificar si lo ejecutado en la construcción coincida con lo requerido por los planos y especificaciones. Son también llamadas los cómputos de obras los cuales deben coincidir con los cómputos métricos calculados previamente y si llegase a existir variaciones, estas variaciones son notificadas como un extra en el presupuesto. Se debe llevar un registro de todos los posibles aumentos o reducciones en obra.

La Inspección se encargará de llevar todas las mediciones de la obra, tomando en cuenta las siguientes recomendaciones:


  • Antes de proceder a medir en obra debe verificar que las partidas ejecutadas hayan cumplido con el alcance previsto en las Normas de Mediciones exigidas por el Ente Contratante
  • Preferiblemente las mediciones deben hacerse en presencia del Contratista.
  • Las anotaciones en las hojas de Mediciones, deben ser claras y precisas y realizadas de acuerdo con las Normas de Mediciones exigidas por el Ente Contratante, tomando en cuenta los alcances de cada partida.
  • Las Mediciones en Obra deben ser cotejadas con los Cómputos Métricos originales del Proyecto y reportar cualquier variación con respecto a los resultados finales.


Planilla de medición



BIBLIOGRAFÍA

  • Procedimientos de Inspección en Obras Públicas: Comisión de Normas Técnicas del CIV
  • Manual de Inspección de Obras: Ministerio del Ambiente y de los Recursos Naturales
  • Manual de Inspección de Obras Civiles: C. A. METRO DE CARACAS
  • Inspección de Obras Aspectos Técnicos: ING. F. GARCÍA BLÁZQUEZ
  • Apuntes de Inspección de RAMÓN Marquez Noda
  • Briceño, A. (2000) Guías Varias de Inspección de Obras I
  • Ibarra, J. (2000). Inspección y control de obra. Trabajo de actividades no publicado. Instituto Universitario de Tecnología Dr. Federico Rivero Palacios., Caracas.
  • Manual del constructor popular.

ENSAYOS DE LABORATORIO

Los ensayos de laboratorio son la base para la certificación de la calidad de la obra. De acuerdo al tipo de obra será mayor o menor la complejidad del laboratorio de ensayos
Los ensayos mas importantes en un laboratorio de obras son entre otros:

Ensayos para Movimiento de Tierra:

  • Pruebas de compactación de relleno (Proctor)
  • Densidades de campo
  • Tomas de muestra para clasificación
  • Determinación de contenido de humedad
  • Determinación de límite de consistencia
  • Ensayos de densidad relativa
  • EQUIPO ENSAYO PROCTOR
  • Ensayos de peso específico de suelos



DENSÍMETRO NUCLEAR


Ensayos de Agregados:

  • Granulometría
  • Colorimetría
  • Ensayos de prueba de CBR.
  • Contenido cuantitativo de sales (Cloruros y Sulfatos)
GRANULOMETRÍA



Ensayos de Concreto:
  • Agregado grueso
  • Agregado fino
  • Ensayo de desgaste de Los Ángeles
  • Diseño de mezclas
  • Toma y ensayos de muestra para resistencia y asentamientos (cilindros y conos)

Ensayo de resistencia y asentamiento

Ensayos de Asfalto:
ENSAYO DUCTILIDAD
  • Ensayo de arena equivalente
  • Ensayo de método de Marshall
  • Ensayo de granulometría caliente
  • Toma de temperatura y observación permanente sobre métodos de compactación y riego de asfalto y colocación del material






Pruebas en Instalaciones Sanitarias:
  • Pruebas hidrostáticas para aguas claras y residuales.




BIBLIOGRAFÍA

• PROCEDIMIENTOS DE INSPECCIÓN EN OBRAS PÚBLICAS: COMISIÓN DE NORMAS TÉCNICAS DEL CIV


• MANUAL DE INSPECCIÓN DE OBRAS: MINISTERIO DEL AMBIENTE Y DE LOS RECURSOS NATURALES

• MANUAL DE INSPECCIÓN DE OBRAS CIVILES: C. A. METRO DE CARACAS

• INSPECCIÓN DE OBRAS ASPECTOS TÉCNICOS.: ING. F. GARCÍA BLÁZQUEZ

• APUNTES DE INSPECCIÓN DE RAMÓN MARQUEZ NODA












Tamices para ensayo de Granulometría

sábado, 10 de noviembre de 2012

CONTROL DE CALIDAD DE LOS MATERIALES


  • El Inspector deberá supervisar los materiales suplidos por el Contratista, rechazando los que a su juicio no sean satisfactorios por no cumplir con las normas y especificaciones requeridos por el proyecto.
  • Cuando un material sea rechazado, lo mejor será verificar que se retire del sitio, pues puede suceder que dejándolo, inadvertidamente o no, mas adelante se incorpore a la obra.
  • En cuanto a los materiales suministrados por el Ente Contratante, su calidad puede ser controlada en fábrica por inspectores especiales del mismo Ente. La Inspección en obra deberá conocer las marcas que usa la Inspección en fabrica para certificar o rechazar los materiales suministrados. No obstante, como durante el transporte y almacenamiento, el material puede sufrir deterioros, éste debe ser revisado a su arribo a la obra.
  • Si el Contratista no estuviere de acuerdo con la calidad del material suministrado por el Contratante, lo indicará por escrito a fin de deslindar las correspondientes responsabilidades.



















BIBLIOGRAFÍA


• PROCEDIMIENTOS DE INSPECCIÓN EN OBRAS PÚBLICAS: COMISIÓN DE NORMAS TÉCNICAS DEL CIV

• MANUAL DE INSPECCIÓN DE OBRAS: MINISTERIO DEL AMBIENTE Y DE LOS RECURSOS NATURALES

• MANUAL DE INSPECCIÓN DE OBRAS CIVILES: C. A. METRO DE CARACAS

• INSPECCIÓN DE OBRAS ASPECTOS TÉCNICOS.: ING. F. GARCÍA BLÁZQUEZ

• APUNTES DE INSPECCIÓN DE RAMÓN MARQUEZ NODA

CONTROL DE CALIDAD

En su sentido más amplio el control de calidad es la verificación sistemática de aquellas variables en los procesos de producción que influyen sobre la excelencia del producto final; estas variables se deben a la aplicación de los materiales, hombres y maquinarías y a las condiciones de trabajo.

CEMENTO
Si se traslada esta definición general al campo restringido de la construcción, encontramos que la misma es tan precisa que con solo cambiar unas palabras se estará definiendo el control de calidad para este caso y se podrá decir que, es la verificación sistemática de aquellas variables en el proceso constructivo que influyen en la buena calidad de la obra.
BLOQUES DE ARCILLA

El control de calidad abarca los siguientes aspectos:

  • Control de calidad de los materiales.
  • Control de calidad del procedimiento de ejecución.
  • Control de calidad del producto acabado
CABILLAS












BIBLIOGRAFÍA
  • PROCEDIMIENTOS DE INSPECCIÓN EN OBRAS PÚBLICAS: COMISIÓN DE NORMAS TÉCNICAS DEL CIV
  • MANUAL DE INSPECCIÓN DE OBRAS: MINISTERIO DEL AMBIENTE Y DE LOS RECURSOS NATURALES
  • MANUAL DE INSPECCIÓN DE OBRAS CIVILES: C. A. METRO DE CARACAS
  • INSPECCIÓN DE OBRAS ASPECTOS TÉCNICOS.: ING. F. GARCÍA BLÁZQUEZ

FUNCIONES GENERALES DE LA INSPECCIÓN DE OBRA

Fundamentalmente en nuestro medio, la inspección de obras cumple sus funciones bajo los siguientes aspectos: Técnico, Económico-Administrativo-Legal, Informativo, Coordinación, Control y Evaluación y por ultimo otra fase de la inspección que podríamos llamarla de función Social.


Técnico


Es la verificación antes de su inicio, durante la ejecución y después de su conclusión, mediante fiscalización directa y ensayos de control de calidad, de que la obra se ajusta a las normas generales y particulares, especificaciones; planos de construcción y, en general, a la
buena práctica de la ingeniería.

Funciones
  • Supervisar en forma continua y permanente la labor del contratista en toda la extensión de la obra.
  • Estudiar y conocer a calidad los planos y especificaciones de la obra, y comunicar y solicitar autorización para efectuar cualquier modificación al proyecto, coordinado con el proyectista de la misma y con el organismo ejecutor estas modificaciones al proyecto.
  • Suspender provisionalmente la obra total o parcialmente cuando, agotados todos los recursos, el hecho de continuar su ejecución determine la mala calidad obra, se ponga en peligro la seguridad de las personas en relación con los trabajos o se ocasionen perjuicios al propietario o a terceros.
  • Verificar que los recaudos constitutivos del proyecto: planos, especificaciones, presupuestos, cómputos, etc., suministren los elementos necesarios y suficientes para la correcta ejecución de la obra, detectando las anormalidades que  hubiere  (omisiones, contradicciones, etc.).
  • Efectuar la fiscalización y hacer o solicitar que se hagan las pruebas de control de calidad que se consideren necesarias a los materiales en cualquier momento de su colocación en obra.
  • Revisar los cómputos de obra efectuados por el contratista o hacerlos simultáneamente con el.
  • Informar a la contratista con la debida antelación de cualquier modificación en los planos o especificaciones.
  • Supervisar la calidad de los materiales que se vayan a utilizar en obra, realizando los ensayos necesarios para su verificación, así como de los equipos y la tecnología que el contratista utilizará en obra.
Económico-Administrativo- Legal

Es el mantenimiento del control del costo de la obra establecido en cada contratación, tanto en su totalidad como individualizado por partidas o grupos de partidas, así como el conocimiento del contrato en todos sus aspectos que permitan la elaboración, revisión y tramitación de toda la documentación pertinente.

Presupuesto de Obra (Ejemplo)
             Funciones
  • Mantener registros contables actualizados del movimiento ocurrido en cada partida.
  • Evaluar las obras ejecutadas por la contratista y convalidar las valuaciones presentadas si están de acuerdo con lo establecido en el contrato, especificaciones y mediciones de campo de las partidas ejecutadas.
  • Hacer previsiones en cuanto a variaciones en los contratos, obras extras, elaboración de nuevas contrataciones y todo aquello que permita a la obra marchar administrativamente sin tropiezos.
  • Revisar, conformar (si son procedentes) y tramitar las actas, presupuestos, valuaciones, prórrogas, justificaciones y en general toda la documentación que se deriven de la ejecución e inspección de la obra, incluyendo las observaciones y solicitudes que formule la empresa contratistas.
  • Abrir, simultáneamente a la firma del acta de inicio, el diario de obra, y  anotar en éste todas las observaciones y aspectos resaltantes que ocurren durante el desarrollo de los trabajos.
  • Conocer y dominar el contrato de la obra que se inspecciona.
  • Verificar que se obtengan los permisos correspondientes.
 Informativa

 Es la producción, tramitación, registro y conservación de la documentación necesaria, periódica o eventual, para que los órganos de dirección conozcan el desarrollo, progreso y particularidades de la obra en los aspectos técnicos, financieros y contractuales.

              Funciones
  • Llevar informes periódicos del progreso y calidad de la obra contentivos de todos los aspectos resaltantes ocurridos en el periodo evaluado. Igualmente enviar informes especiales cuando así lo requieran.
  • Informarse y atender a las relaciones que deban mantenerse por razones del la obra,  con autoridades de entes públicos o privados.
  • Recibir en la obra a visitantes autorizados e informales, sobre el desarrollo de los trabajos.
Coordinación


Es la organización, regularización y ordenación lógica de las actividades de los diferentes entes involucrados en la realización de obra.

Funciones
  • Determinar exactamente el alcance de las responsabilidades del personal subalterno y dirigir, coordinar y supervisar sus relaciones con la empresa contratista o con otras entidades que tengan que ver con la obra.
  • Coordinar las diferentes actividades cuando haya varios contratos o frentes de trabajo en una misma obra.
Controles y evaluación del progreso

Es el estudio crítico mediante el cual se analizan y actualizan en forma eficaz, la planificación y programación de la obra y de la cual surgen las conclusiones tendientes a minimizar los posibles puntos de atraso.

            Funciones
  • Analizar conjuntamente con la empresa contratista los programas de trabajo.
  • Colaborar con el contratista para mantener al día la información gráfica y escrita necesaria del avance de obra y tramitar cualquier información que sea necesaria ante los órganos de dirección y centros de control cuando estos existan.

Función social


Es aquella mediante el cual todos sus integrantes deben convertirse en guías y amigos de la comunidad donde actúan, razonables y razonados portavoces, cruzados en la defensa del medio ambiente y los recursos naturales y dotados de nacionalismo y civismo.

           Funciones
  • Buscar el equilibrio entre el medio ambiente natural y la ejecución de la obra.
  • Controlar la incidencia de las obras en el medio ambiente.
  • Crear conciencia conservacionista entre el personal de la inspección y empresas constructoras.
  • Participación del equipo de inspección en  la elaboración de proyectos para evitar destrozos en el medio ambiente haciendo las recomendaciones pertinentes.
  • Evitar en lo posible que terceros sean afectados o sufran daños en sus propiedades como consecuencia de la ejecución de las obras.
  • Velar por que los acuerdos entre el organismo ejecutor y terceros sean cumplidos.
  • Notificar a los Organismos competentes en aquellos casos que deban producirse interrupciones de servicios públicos, y establecer acuerdos con las autoridades respectivas a fin de tratar que las molestias sean mínimas y que se coloquen los señalamientos necesarios.
  • Velar porque la empresa contratista y su personal cumplan rigurosamente con las normas de seguridad e higiene industrial en el trabajo, tanto para los trabajadores como terceros.

  Varios

  •  Velar porque el personal cumpla con las normas establecidas de moralidad, tanto personal como administrativa y técnica.
  • Prestar colaboración a las demás dependencias del organismo ejecutor en el desarrollo de sus funciones.
  • Cualquier otra que a su juicio beneficie el desarrollo de la obra.





BIBLIOGRAFÍA


Briceño, A. (2000) Guías Varias de Inspección de Obras I


Ibarra, J. (2000). Inspección y control de obra. Trabajo de actividades no publicado. Instituto Universitario de Tecnología Dr. Federico                       Rivero Palacios., Caracas.

Manual del constructor popular
